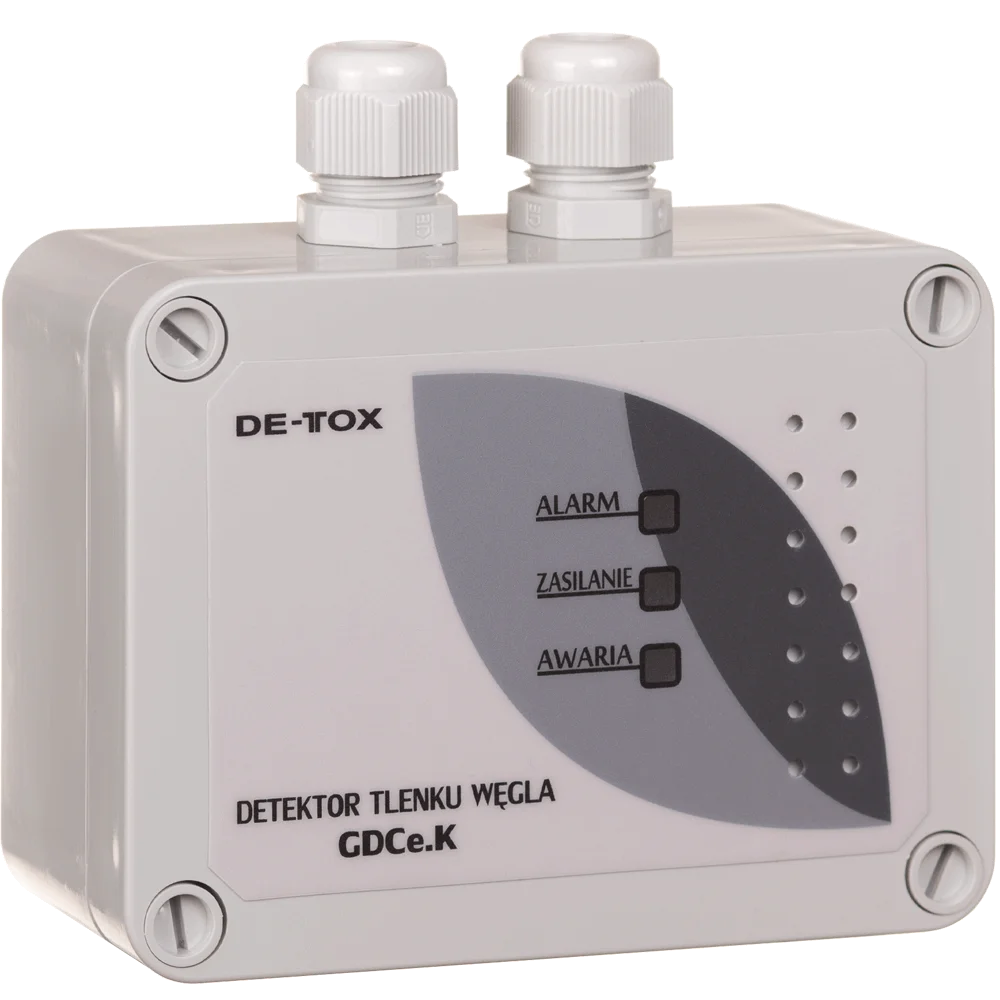

Detektor tlenku węgla GDCe.K z czujnikiem elektrochemicznym

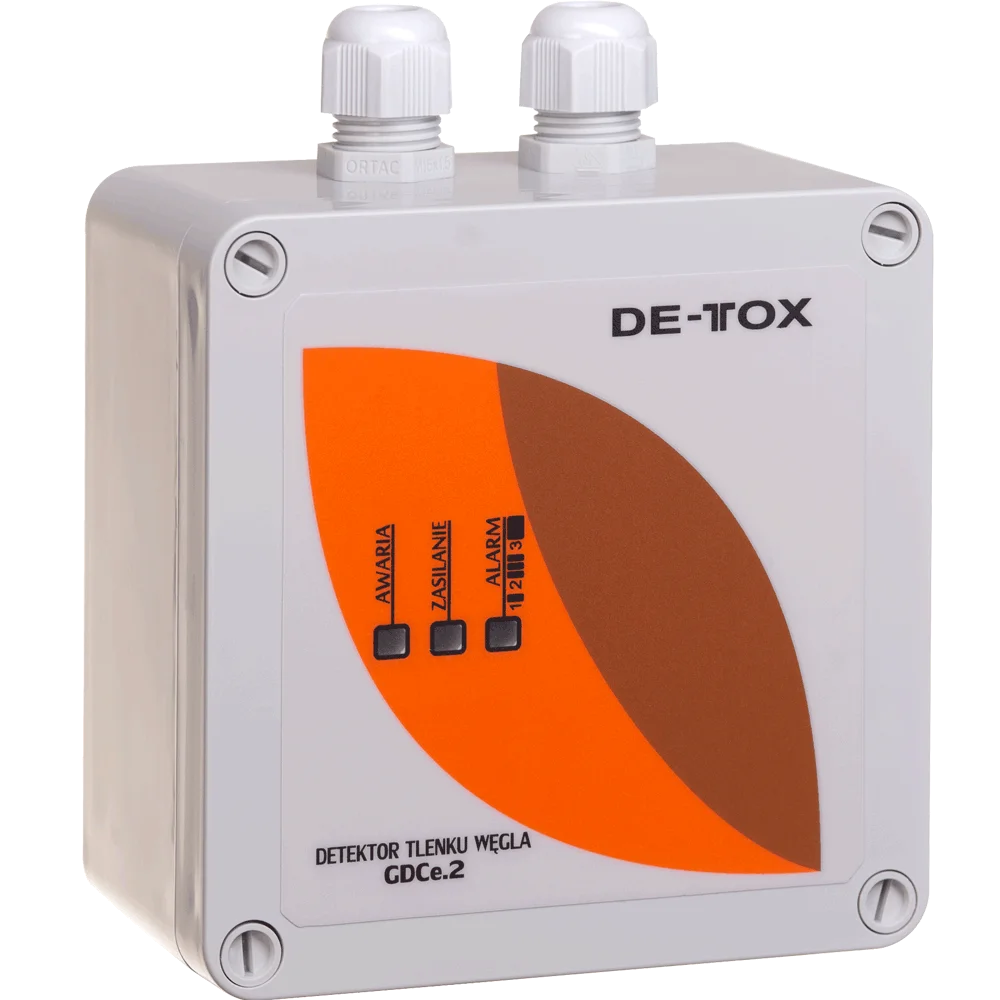

Detektor tlenku węgla GDCe.2 z czujnikiem elektrochemicznym
Czerwiec 7, 2013
Detektor propanu-butanu GSL.K
Luty 17, 2019

Mikroprocesorowy, elektrochemiczny detektor DE-TOX służy do ciągłej kontroli stężenia poziomu tlenku węgla w garażach podziemnych, nadziemnych, kanałach rewizyjnych, przejazdach, tunelach i innych zamkniętych obiektach, w których istnieje ryzyko powstania nadmiernego stężenia trującego gazu. Wersja z komunikacją MODBUS.

Mikroprocesorowy, elektrochemiczny detektor DE-TOX służy do ciągłej kontroli stężenia poziomu tlenku węgla w garażach podziemnych, nadziemnych, kanałach rewizyjnych, przejazdach, tunelach i innych zamkniętych obiektach, w których istnieje ryzyko powstania nadmiernego stężenia trującego gazu. W wykonaniu typowym urządzenie komunikuje się za pomocą protokołu MODBUS. Do prawidłowego działania niezbędne jest podłączenie z modułem sterującym GCM.K dedykowanym do systemu DE-TOX, lub sterownikiem PLC. Detektor po podłączeniu z modułem sterującym umożliwia wczesne uruchomienie wentylacji bytowej w celu przewietrzenia pomieszczeń, obniżenia nadmiernego stężenia oraz załączenia tablic sygnalizacyjnych, sygnalizatorów akustycznych. Sposób analizy gazów jest zgodny z obowiązującymi normami, zapewnia racjonalną analizę składu chemicznego powietrza bez nadmiernie częstych załączeń instalacji, nie powodując tym samym podwyższonych kosztów eksploatacji.

Zasada działania

Zasada pomiaru bazuje na dyfuzji gazów w środowisku. Ciągłe mieszanie się gazów i przenikanie do elementu pomiarowego detektora umożliwia pomiar sensorem. Elektroniczny układ pomiarowy analizuje w sposób ciągły skład chemiczny otaczającego środowiska. Zawartość toksycznego tlenku węgla jest mierzona jako średnia ważona 1 minutowa dla pierwszego i drugiego progu alarmowego w detektorach 2 progowych (lub średnia ważona 15 minutowa dla pierwszego i drugiego progu alarmowego i średnia ważona 1 minutowa dla 3 progu alarmowego w detektorach 3 progowych – zgodnie z normą PN_EN_50545). Układ pomiarowy posiada również kompensację temperaturą umożliwiając tym samym zastosowanie w szerokim spektrum temperaturowym – np. otwartych garażach podziemnych, tunelach, nieogrzewanych parkingach.

Rozmieszczenie i montaż

Detektory rozmieszcza się na chronionym obszarze tak, aby pokrywały się zasięgi pomiarowe poszczególnych sensorów. Promień zasięgu poszczególnego detektora nie powinien przekraczać 9-10m. Do szacunkowych obliczeń można przyjąć 250m² jako maksymalną powierzchnię chronioną jednym -detektorem, jednak każdorazowo przy montażu należy wziąć pod uwagę warunki pracy osób, sposób wykorzystywania pomieszczeń oraz rodzaj emitera zanieczyszczeń. Pozycja pracy detektorów to pionowa powierzchnia. Wysokość montażu detektorów należy przyjąć w strefie przybywania ludzi. Standardowo detektory powinny być montowane na wysokości 1,6-1,8 m od poziomu posadzki.

Podłączenie do instalacji

Instalację okablowania można wykonać przewodami kabelkowymi natynkowo lub podtynkowo. Detektory można podłączyć w różnych topologiach stosowanych z wykorzystaniem RS485. Zaleca się, aby detektory były układane w topologii liniowej. Zalecenia dotyczące przewodów, schemat podłączenia do instalacji oraz czynności dotyczące konfigurowania urządzenia przed pierwszym uruchomieniem przedstawiono w Dokumentacji techniczno-ruchowej 8202K do tego urządzenia.

Informacja dodatkowe

Detektor tlenku węgla GDCe.K do prawidłowego działania musi być połączony z modułem sterującym GCM.K lub sterownikiem swobodnie programowalnym (PLC). Zadaniem modułu sterującego jest odczyt danych z podłączonych detektorów oraz kontrola i sygnalizacja poprawności ich pracy. W zależności od odczytanych wartości (przekroczenia stężeń gazów, awarie, błędy) centralka wysterowuje wbudowane wyjścia przekaźnikowe lub przekazuje sygnał poprzez protokół komunikacyjny do urządzeń sterujących. Dzięki dodatkowym wyjściom komunikacyjnym (MODBUS RS485 i MODBUS TCP/IP) użytkownik ma zapewniony dostęp do chwilowych stężeń i podstawowych parametrów poszczególnych głowic pomiarowych. Szczegółowe informacje n.t. modułu sterującego do detektora GDCe.K oraz innych detektorów serii DETOX z komunikacją MODBUS znajdują się w Dokumentacji techniczno-ruchowej 8204K.

Parametry techniczne

Zasilanie Napięcie zasilania wersja: DC 12V – 24V
Pobór mocy Maksymalny 1,0 VA
Podłączenia Wyjścia alarmowe Magistrala RS485
Wyjścia awarii Magistrala RS485
Zaciski Zaciski śrubowe do przewodów 4 x 2,5 mm²/4 x 1,5 mm² opcja
Masa Bez opakowania 0,35 kg
Wymiary Obudowa zewnętrzna 115 x 65 x 40 mm
Metrologia Mierzony gaz tlenek węgla
Zakres pomiarowy 0..10.000 ppm
Sensor selektywny elektrochemiczny
Ilość progów alarmowych maksymalnie 4 progi
ustawiane z modułu sterującego
Gazy zakłócające wodór, acetylen, dwutlenek azotu,
amoniak, metan
Wymagania środowiskowe Pracy zakres temp. -25..+60°C
wilgotność <95% w.w. bez kondensacji
Warunki techniczne Klasa ochrony IP IP44 zgodnie z EN 60 529
Klasa niepalności UL94 HB
Odporność mechaniczna IK07 zgodnie z EN 62 262
Komunikacja Protokół komunikacji MODBUS
Sposób przesyłu danych RTU / ASCII
Prędkość transmisji 2400 (domyślna)
Centralka/sterownik Moduł sterujący GCM.K lub sterownik PLC
